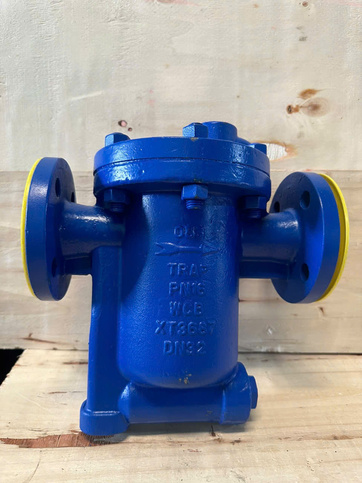

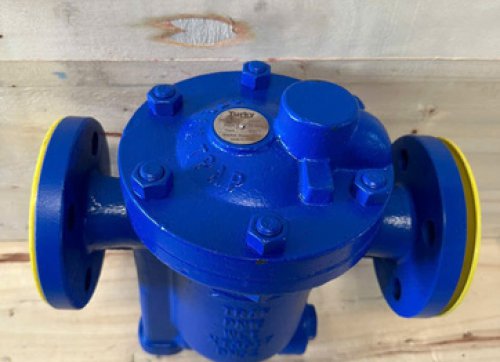

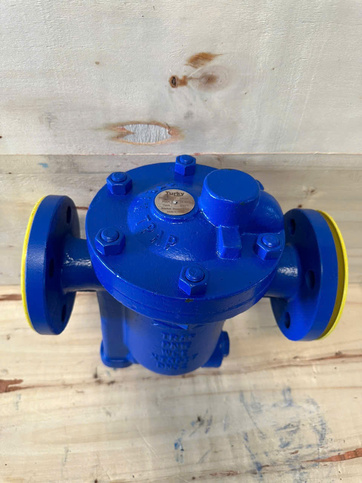

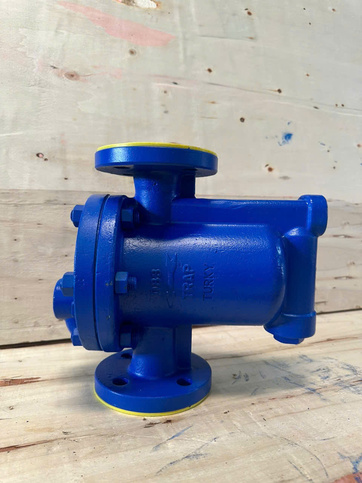

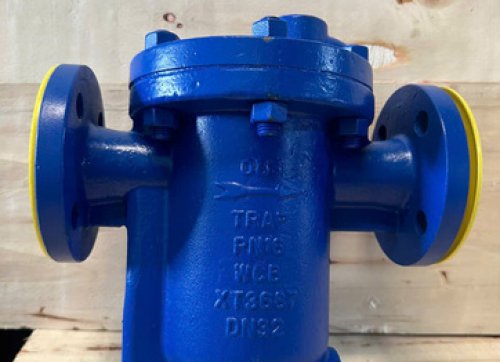

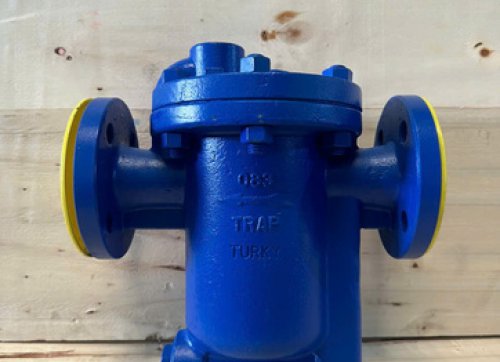

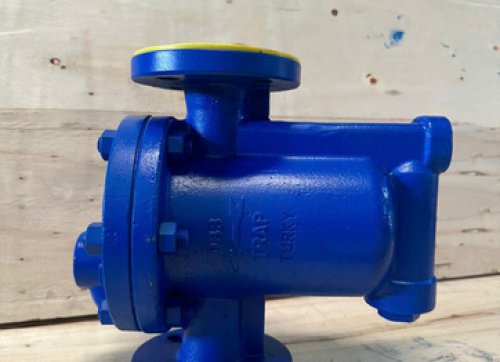

Bẫy hơi gầu đảo sử dụng nguyên lý hoạt động của sự khác biệt mật độ giữa nước ngưng tụ và hơi nước.
Cấu trúc bên trong là một hệ thống đòn bẩy được kết nối với gầu đảo để vượt qua công tắc áp suất hơi nước.
Bẫy gầu đảo Bên trong là một xô ngược như một thành phần nhạy cảm với mức chất lỏng, với lỗ của xô hướng xuống dưới.
Các đặc điểm cấu trúc
1. Tất cả các bộ phận chuyển động trong khoang bên trong đều được làm bằng thép không gỉ, có khả năng chống mài mòn và chống ăn mòn.
2. Vì hơi nước không thể đến được lỗ ghế van được bịt kín bằng nước, nên không có tổn thất hơi nước và nó có hiệu quả cao và tiết kiệm năng lượng.
3. Xô nổi được lật ngược và sẽ không bị hư hỏng hoặc nghiền nát. Không sợ sốc nước và có tuổi thọ cao.
4. Có một lỗ xả trên đỉnh của xô ngược. Hiệu suất xả khí liên tục là tốt và sẽ không gây ra độ trễ lạnh và tắc nghẽn không khí.
5. Không bị ảnh hưởng bởi áp lực lưng và có thể hoạt động tốt dưới áp lực lưng cao.
6. Hoạt động đáng tin cậy, chỉ với hai bộ phận chuyển động (đòn bẩy và xô ngược), vì vậy sẽ không bị kẹt.
7. Ghế van và đĩa van nằm ở phía trên cùng của van. Đĩa van có thể cho phép bụi bẩn đi qua trong quá trình chuyển đổi. Nó có hiệu suất tự làm sạch tốt và không có bụi bẩn.
Nguyên tắc làm việc :
Khi thiết bị vừa được khởi động, không khí và nước ngưng tụ nhiệt độ thấp sẽ xuất hiện trong đường ống. Tại thời điểm này, van bẫy được mở hoàn toàn,
không khí và nước ngưng tụ nhiệt độ thấp nhanh chóng được thải ra và thiết bị nhanh chóng tăng nhiệt độ. Khi hơi nước đi vào xô đảo ngược,
xô đảo ngược tạo ra độ nổi lên trên và cần gạt được kết nối với xô đảo ngược sẽ điều khiển lõi van để đóng van.
Có một lỗ nhỏ trên xô ngược, có thể tự động xả không khí. Khi một phần hơi nước được thải ra từ lỗ nhỏ, một phần khác của hơi nước tạo ra nước ngưng tụ.
Xô ngược mất đi độ nổi và chìm xuống. Cần gạt kết nối với xô ngược sẽ điều khiển lõi van để mở van. Khi hơi nước đi vào xô ngược một lần nữa, van sẽ đóng lại,
hoạt động theo chu kỳ và thoát nước không liên tục.
